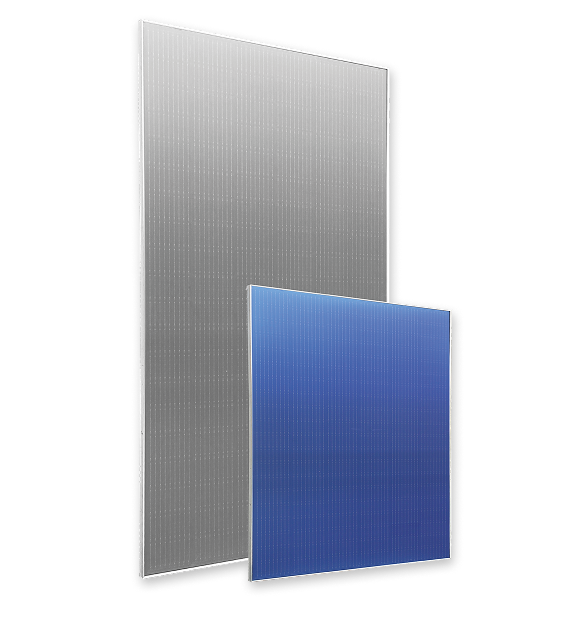

옥토끼BIPV모듈
외벽형
제품특징
건축물 외벽재 기능과 전력생산 기능으로 복합재로서의 다양성 확보
건축 외관 디자인에 따른 규격 및 색상 맞춤형 생산
KS C 8577 인증 (BIPV 성능평가 요구사항 충족)
성능시험 인증
전기안전성검사 :외관검사/절연시험/최대출력시험/습윤누설전류시험/접지연속성시험/내열시험/절단취약성시험/충격전압시험/역전류과부하시험 등 테스트 통과
구조성능검사 :내화시험/고온저항시험/모듈파괴시험/구슬낙하시험
내구성성능검사 :불연/준불연시험, UV시험, Damp heat 시험
하프셀 적용 (전력 손실 감소, 높은 효율성)
5mm 무반사 / 무변색/ 오염방지 유리 적용
내구성 보강 특허 프레임 구조 적용
발전효율 보증(25년) : 시험기관의 다양한 테스트를 통한 국제기준 품질관리로 출력 25년 보증
BIPV 모듈구조

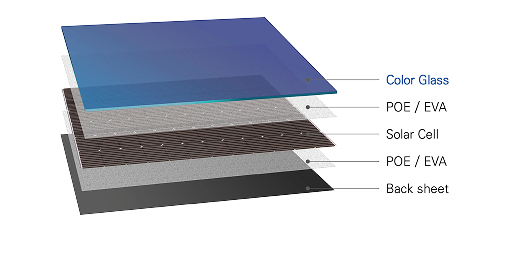

G to B (Glass to Back sheet)
PV / BAPV 제품
Color 모듈로 건물 맞춤 디자인 가능
모듈 뒷면을 Back sheet로 적용한 제품
가격이 저렴하고 무게가 가벼움

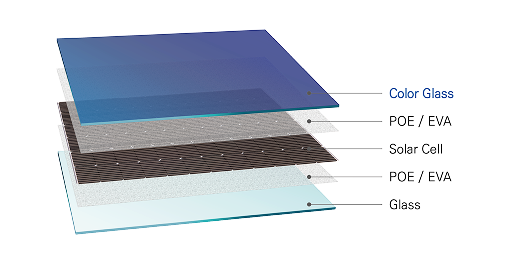

G to G (Glass to Glass)
BIPV 제품
Color 모듈로 건물 맞춤 디자인 가능
모듈 뒷면을 Glass로 적용한 제품
건물 천장, 커튼월 구조에도 사용 가능하며 내화, 내구성이 뛰어남
모듈사양
* 면적 1㎡ 전면유리 5mm 적용기준
| 구분 | 컬러 | |||||||
|---|---|---|---|---|---|---|---|---|
| 그레이 | 블루 | 그린 | 브라운 | 옐로우 | 레드 | |||
| Spec | 출력(W) | 185W | 175W | 173W | 170W | 173W | 172W | |
| 효율(%) | 18.5% | 17.5% | 17.3% | 17.0% | 17.3% | 17.2% | ||
| Cell | half cell | |||||||
| 두께 | GtoB | 6mm / 전면유리5mm+Cell+Back sheet | ||||||
| GtoG | 11mm / 전면유리5mm+Cell+후면유리5mm | |||||||
| 무게 | GtoB | 15.5kg | ||||||
| GtoG | 28.5kg | |||||||
| 보증 | 발전효율 25년 보증 | |||||||
모듈 컬러
모듈프레임
-
Z-bar Type
둥근머리 피스 고정
구조용 실리콘 충진
모듈간격 약 20mm
-
H-Lock bar Type
볼트 피스 고정
구조용 실리콘 충진
모듈간격 약 12mm
-
Openjoint 행거 Type
수평재에 끼움형 고정
모듈 상하좌우 간격 조절
구조용 실리콘 불필요
