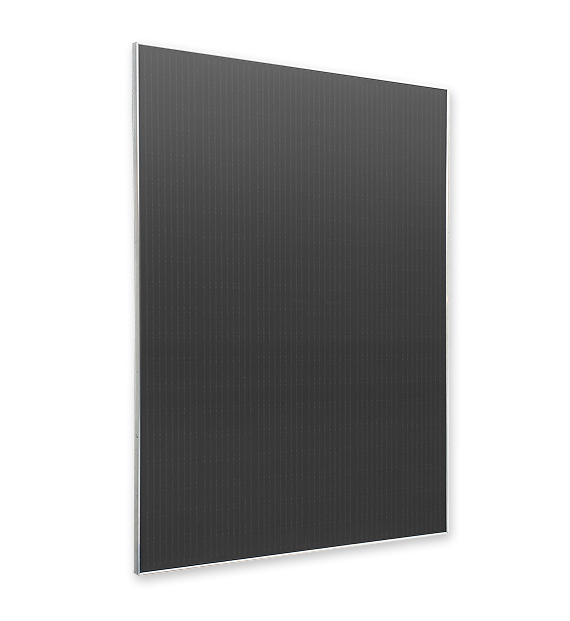

외벽형

제품특징

건축물 외벽재 기능과 전력생산 기능으로 복합재로서의 다양성 확보

건축 외관 디자인에 따른 규격 및 색상 맞춤형 생산

KS C 8577 인증 (BIPV 성능평가 요구사항 충족)

성능시험 인증

전기안전성검사 :외관검사/절연시험/최대출력시험/습윤누설전류시험/접지연속성시험/내열시험/절단취약성시험/충격전압시험/역전류과부하시험 등 테스트

구조성능검사 :내화시험/고온저항시험/모듈파괴시험/구슬낙하시험

내구성성능검사 :불연/준불연시험, UV시험, Damp heat 시험

하프셀 적용 (전력 손실 감소, 높은 효율성)

5mm 무반사 / 무변색/ 오염방지 유리 적용

내구성 보강 특허 프레임 구조 적용

발전효율 보증(25년) : 시험기관의 다양한 테스트를 통한 국제기준 품질관리로 출력 25년 보증

BIPV 모듈구조

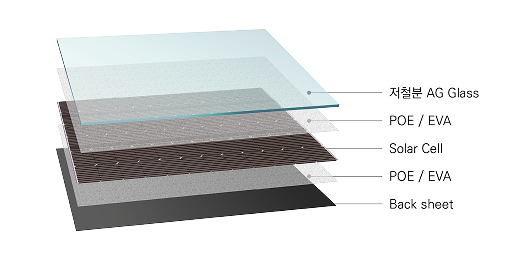

G to B (Glass to Back sheet)

PV / BAPV 제품

모듈 뒷면을 Back sheet로 적용한 제품

가격이 저렴하고 무게가 가벼움

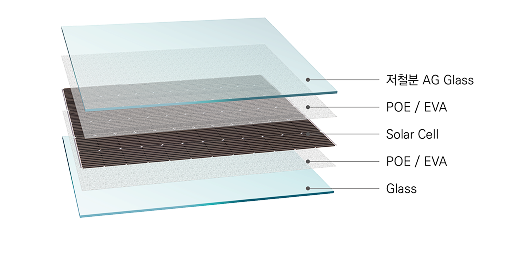

G to G (Glass to Glass)

BIPV 제품

모듈 뒷면을 Glass로 적용한 제품

건물 천장, 커튼월 구조에도 사용 가능하며 내화, 내구성이 뛰어남

모듈사양

구분 GtoB GtoG
블랙 블랙
Spec 출력(W) 204W 204W
효율(%) 20.4% 20.4%
Cell half cell half cell
두께 6mm (전면유리5mm+Cell+Back sheet) 11mm (전면유리5mm+Cell+후면유리5mm)
무게 15.5kg 28.5kg
보증 발전효율 25년 보증 발전효율 25년 보증

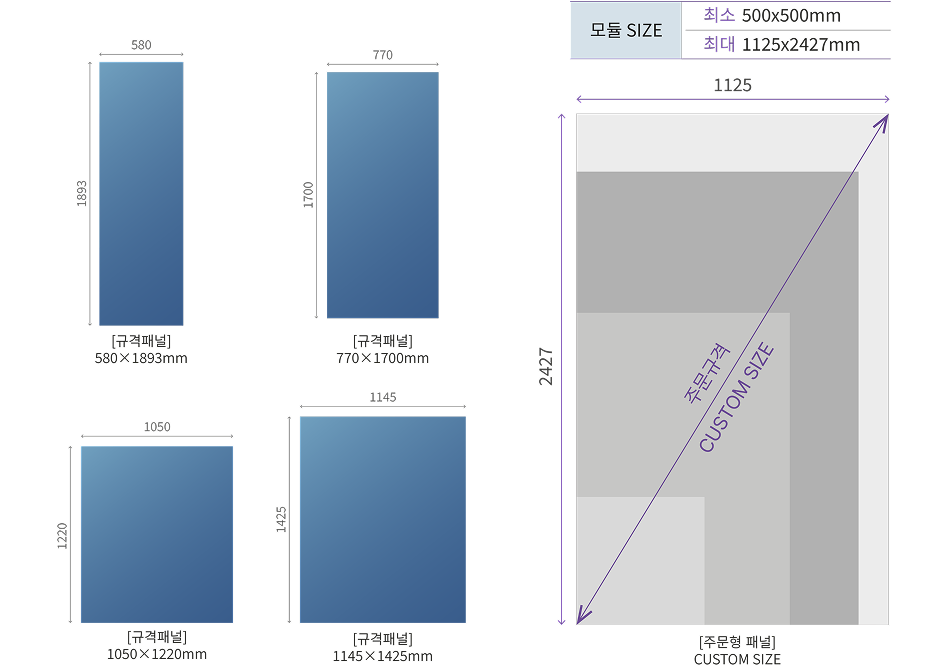

규격 모듈

모듈 사이즈 더보기

모듈프레임

  • Z-bar Type

    둥근머리 피스 고정

    구조용 실리콘 충진

    모듈간격 약 20mm

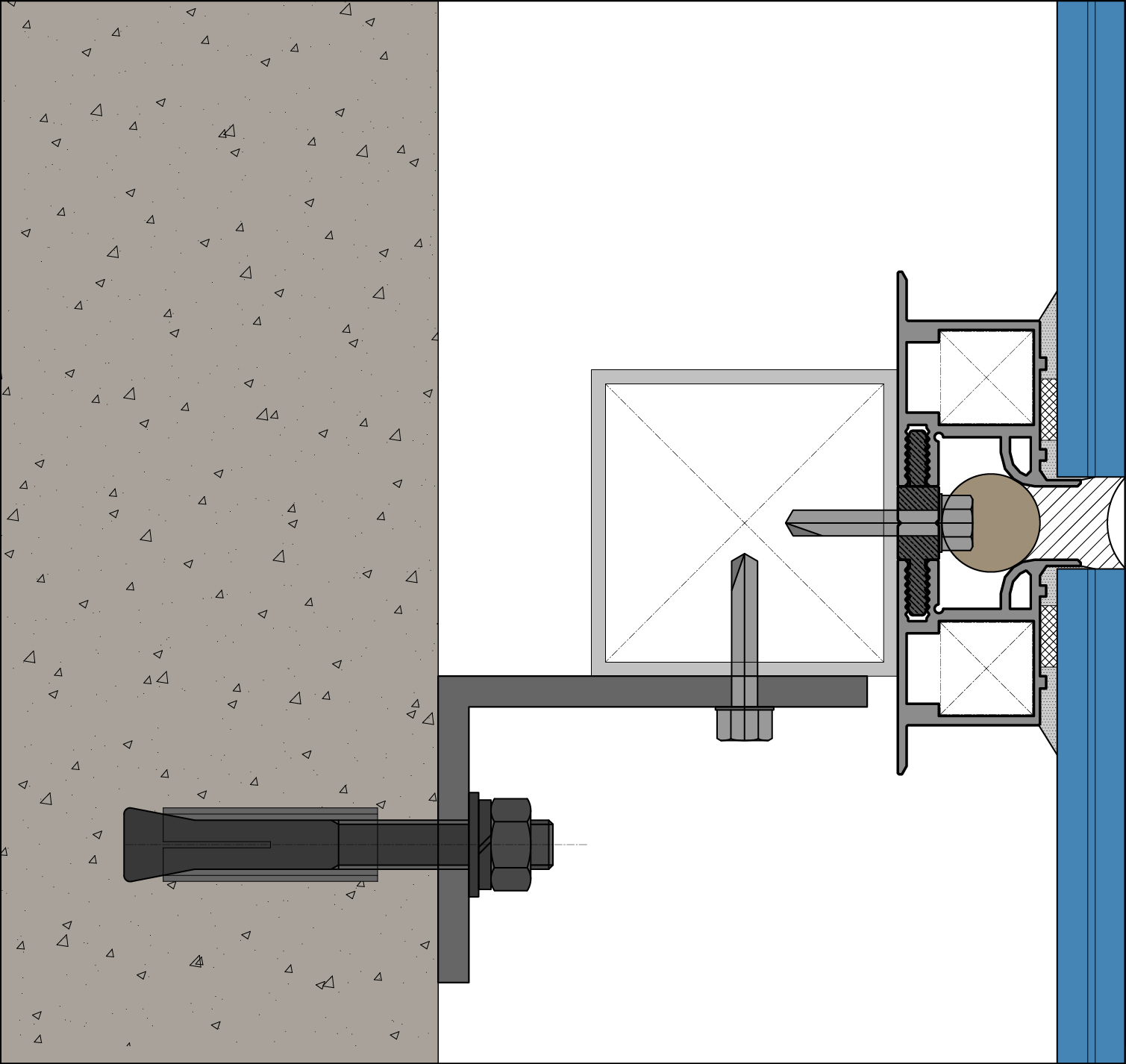

  • H-Lock bar Type

    볼트 피스 고정

    구조용 실리콘 충진

    모듈간격 약 12mm

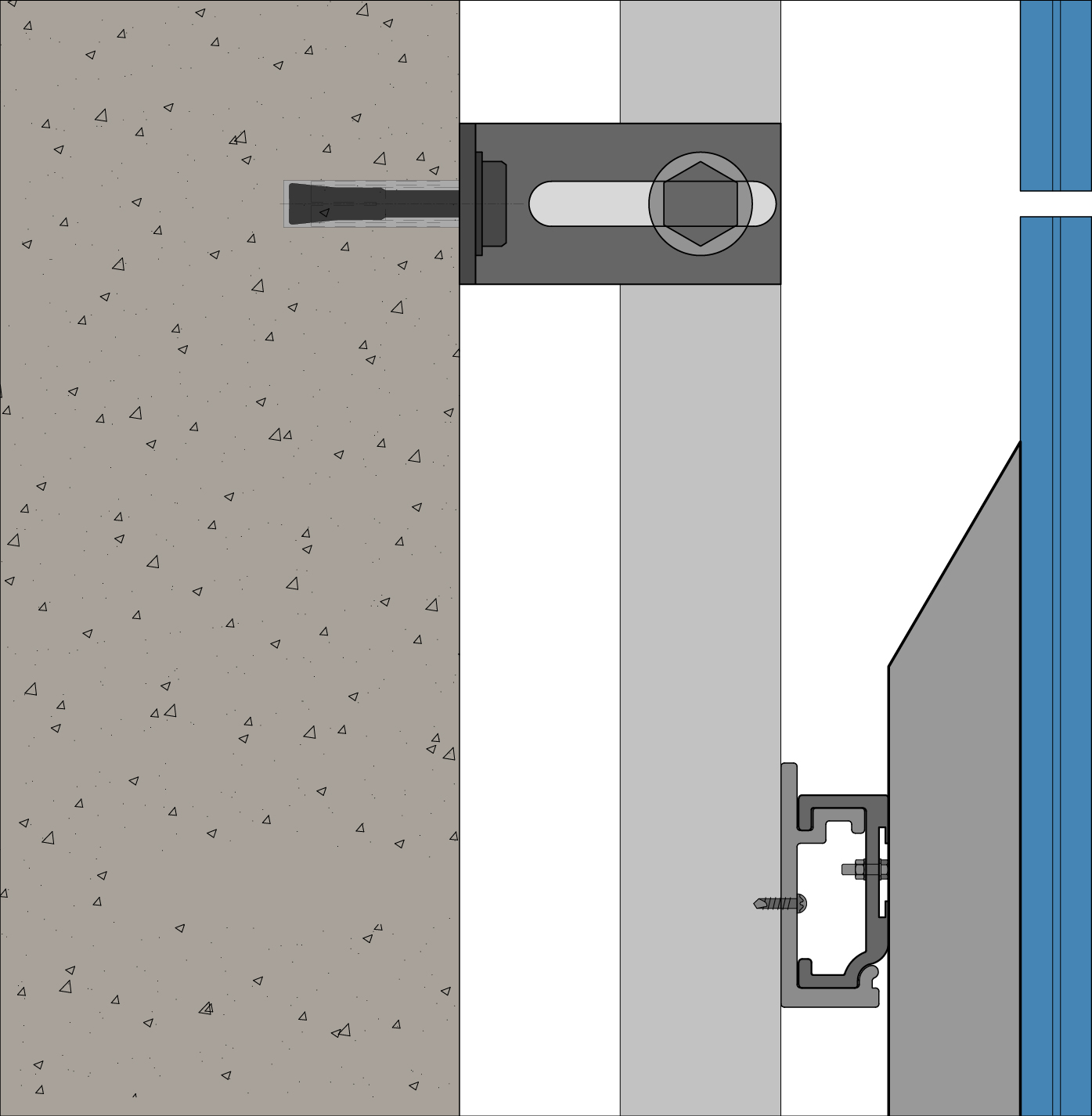

  • Openjoint 행거 Type

    수평재에 끼움형 고정

    모듈 상하좌우 간격 조절

    구조용 실리콘 불필요
